Στον σημερινό-ταχέως εξελισσόμενο κόσμο της ηλεκτροκίνησης και των ανανεώσιμων πηγών ενέργειας, οι μπαταρίες έχουν γίνει η καρδιά της καινοτομίας-από ηλεκτρικά οχήματα (EV) έως ηλεκτρονικά ποδήλατα, συστήματα αποθήκευσης ενέργειας και έξυπνες συσκευές. Ωστόσο, η μετατροπή μιας ιδέας μπαταρίας σε ένα αξιόπιστο προϊόν μαζικής-παραγωγής είναι πολύ περισσότερο από μια τεχνική άσκηση. είναι ένα περίπλοκο ταξίδι μηχανικής που απαιτεί διεπιστημονική-συνεργασία, ακριβή έλεγχο και συνεχή βελτιστοποίηση.
Αυτό το άρθρο σας καθοδηγεί στην πλήρη διαδικασία ανάπτυξης μπαταριών, από το πρωτότυπο έως τη μαζική παραγωγή, εξηγώντας πώς οι επαγγελματίες κατασκευαστές OEM/ODM μετατρέπουν τις ιδέες σε πραγματικά,{0}}έτοιμα πακέτα μπαταριών της αγοράς.
Γιατί η ανάπτυξη μπαταριών είναι μηχανική συστήματος
Η ανάπτυξη μπαταριών δεν είναι απλώς η συναρμολόγηση κυψελών σε ένα πακέτο. Είναι μια διαδικασία μηχανικής συστημάτων που ενσωματώνει την ηλεκτροχημεία, την επιστήμη των υλικών, τον μηχανικό σχεδιασμό, τα ηλεκτρονικά και την κατασκευαστική τεχνογνωσία-.
Μια επιτυχημένη μπαταρία πρέπει να επιτύχει μια καλή ισορροπία μεταξύ:
- Απόδοση: ενεργειακή πυκνότητα, διάρκεια κύκλου, ταχύτητα φόρτισης
- Ασφάλεια: θερμική σταθερότητα, προστατευτικός σχεδιασμός, συμμόρφωση με την πιστοποίηση
- Κόστος και δυνατότητα κατασκευής: επεκτάσιμος σχεδιασμός και αποτελεσματικότητα της εφοδιαστικής αλυσίδας
Στα σημερινά οικοσυστήματα ιόντων λιθίου-και LiFePO4, κάθε σχεδιαστική απόφαση-από τη χημεία των κυττάρων έως τον αλγόριθμο BMS-επηρεάζει το τελικό κόστος, την απόδοση και την ασφάλεια. Η κατανόηση αυτής της ισορροπίας επιπέδου-του συστήματος είναι το κλειδί για την αποτελεσματική ανάπτυξη προϊόντων και τη βιώσιμη ανταγωνιστικότητα.
Στάδιο 1: Καθορισμός Απαιτήσεων και Σχεδιασμός Εννοιών
Κάθε σπουδαίο έργο μπαταρίας ξεκινά με έναν σαφή ορισμό του τι πρέπει να επιτύχει το προϊόν.
Ανάλυση Αγοράς και Τεχνικών Απαιτήσεων
Οι διαφορετικοί κλάδοι έχουν πολύ διαφορετικές προτεραιότητες:
- Μπαταρίες EV: εστίαση στην ενεργειακή πυκνότητα και στη δυνατότητα γρήγορης-φόρτισης
- Μπαταρίες E-ποδήλατο ή e-σκούτερ: δώστε προτεραιότητα στο μέγεθος, το βάρος και την ανθεκτικότητα
- Συστήματα αποθήκευσης ενέργειας: δίνουν έμφαση στη διάρκεια ζωής του κύκλου και την αποδοτικότητα κόστους
- Καταναλωτικά ηλεκτρονικά είδη: απαιτούν συμπαγή και ασφάλεια
Αυτές οι ανάγκες της αγοράς μεταφράζονται σε τεχνικές παραμέτρους όπως η ονομαστική τάση, η χωρητικότητα, η εσωτερική αντίσταση, η διάρκεια του κύκλου, ο ρυθμός εκφόρτισης και η θερμοκρασία λειτουργίας. Ταυτόχρονα, οι προγραμματιστές πρέπει να λάβουν υπόψη τους περιορισμούς κόστους, καθώς υλικά όπως οι δραστικές ουσίες καθόδου (π.χ. NCM, LFP) και οι ηλεκτρολύτες αποτελούν το 60-70% του συνολικού κόστους.
Σχεδιασμός ιδέας και επικύρωση σκοπιμότητας
Μόλις καθοριστούν οι βασικές προδιαγραφές, οι μηχανικοί επιλέγουν τη χημεία κυψέλης (LFP για ασφάλεια και μεγάλη διάρκεια ζωής, NCM για μεγαλύτερη πυκνότητα) και ξεκινούν την τρισδιάστατη μοντελοποίηση και τον σχεδιασμό πρωτοτύπων περιβλήματος.
Τα πρώτα δείγματα γίνονται συχνά μέσω μηχανικής κατεργασίας CNC ή τρισδιάστατης εκτύπωσης, επιτρέποντας στις ομάδες να επικυρώσουν γρήγορα τη δομή, το μέγεθος και τον θερμικό σχεδιασμό πριν επενδύσουν σε καλούπια μαζικής-παραγωγής.
Στάδιο 2: Ανάπτυξη Μηχανικού Πρωτότυπου
Μετά την επικύρωση της ιδέας, το έργο μεταβαίνει στο πρωτότυπο της μηχανικής-τη γέφυρα μεταξύ ιδέας και κατασκευαστικού προϊόντος.
Ανάπτυξη Συστήματος Υλικών και Ηλεκτροδίων
Αυτή η φάση επικεντρώνεται σε συνθέσεις-λεπτής ρύθμισης καθόδου/ανόδου, ομοιομορφία επίστρωσης και έλεγχο ιλύος.
- Κάθοδος: συχνά βάση από φύλλο αλουμινίου. Το πάχος επίστρωσης και η πυκνότητα{0}}ρολού (3,3–3,5 g/cm³ για NCM) επηρεάζουν άμεσα την ικανότητα.
- Άνοδος: βάση φύλλου χαλκού. Η ισορροπία μεταξύ της περιεκτικότητας σε γραφίτη και πυρίτιο καθορίζει τη σταθερότητα του κύκλου.
- Ηλεκτρολύτης: τα πρόσθετα και η συγκέντρωση άλατος Li-είναι βελτιστοποιημένη για σταθερό σχηματισμό SEI και χαμηλή αντίσταση.
Σχεδιασμός Μηχανολογικής και Θερμικής Διαχείρισης
Η δομή της μπαταρίας πρέπει να εξασφαλίζει ακαμψία, μόνωση και αποτελεσματική απαγωγή θερμότητας.
Η θερμική μοντελοποίηση βοηθά στη διατήρηση των διαφορών θερμοκρασίας εντός ±2 μοιρών εντός των μονάδων-κρίσιμης σημασίας για την παράταση της διάρκειας ζωής.
Ορισμένα προηγμένα πακέτα ενσωματώνουν υλικά αλλαγής φάσης-ή σωλήνες θερμότητας για τον έλεγχο των ακραίων συνθηκών.
Ανάπτυξη Συστήματος Διαχείρισης Μπαταριών (BMS).
Το BMS λειτουργεί ως ο «εγκέφαλος» της μπαταρίας, διαχειριζόμενος την ασφάλεια, την ενεργειακή ισορροπία και την επικοινωνία.
Οι βασικές λειτουργίες περιλαμβάνουν:
Ακριβής εκτίμηση SOC/SOH (χρησιμοποιώντας προσαρμοστικά φίλτρα Kalman, σφάλμα Λιγότερο ή ίσο με 3%)
Εξισορρόπηση κυττάρων για βελτίωση της χρησιμοποιήσιμης χωρητικότητας
Θερμικός συντονισμός με το σύστημα ψύξης
Συμμόρφωση με τα πρότυπα λειτουργικής ασφάλειας ISO 26262
Το υλικό-στη-τη δοκιμή-βρόχου (HIL) διασφαλίζει ότι το BMS αποδίδει αξιόπιστα κάτω από όλες τις συνθήκες σφάλματος.
Στάδιο 3: Ανάπτυξη Διαδικασιών και Πιλοτική Παραγωγή
Πριν από τη μαζική παραγωγή, οι μηχανικοί πρέπει να επικυρώσουν ότι η πρόθεση σχεδιασμού μπορεί να αναπαραχθεί με συνέπεια σε κλίμακα.
Διαδικασία κατασκευής ηλεκτροδίων
Αυτό περιλαμβάνει τον ακριβή έλεγχο της ανάμειξης, της επικάλυψης, της ξήρανσης και της καλαντέρωσης:
- Το βέλτιστο ιξώδες ιλύος εξασφαλίζει ομοιόμορφη επίστρωση και πρόσφυση.
- Η επίστρωση διπλής-όψης ενισχύει την απόδοση, αλλά απαιτεί προηγμένο έλεγχο τάσης.
- Το Calendering καθορίζει την πυκνότητα των ηλεκτροδίων. Η υπερβολική συμπίεση βλάπτει τη ζωή του κύκλου.
Συναρμολόγηση και Σχηματισμός Κυττάρου
Ανάλογα με τον παράγοντα μορφής:
- Τα κελιά πληγής είναι αποτελεσματικά για κυλινδρικές μορφές (έως και 4 PPM ταχύτητα).
- Οι στοιβαγμένες κυψέλες επιτυγχάνουν υψηλότερη ενεργειακή πυκνότητα και καλύτερη συνοχή, που προτιμάται για σχέδια στερεάς- κατάστασης ή θήκης.
Οι διαδικασίες σχηματισμού και γήρανσης είναι κρίσιμες-η σταδιακή φόρτιση δημιουργεί ένα σταθερό επίπεδο SEI και η βαθμολόγηση χωρητικότητας με ακρίβεια εγγυάται τη συνέπεια του προϊόντος.
Στάδιο 4: Δοκιμή, επικύρωση και πιστοποίηση
Καμία μπαταρία δεν εισέρχεται στην αγορά χωρίς εκτεταμένη επικύρωση για τη διασφάλιση της ασφάλειας, της απόδοσης και της αντοχής.
Δοκιμές απόδοσης και κύκλου
Οι μπαταρίες υποβάλλονται σε πολλαπλές-αξιολογήσεις καταστάσεων:
- Χωρητικότητα και εσωτερική αντίσταση σε διάφορες θερμοκρασίες (-30 βαθμοί – 60 μοίρες)
- Διάρκεια ζωής κύκλου σε 25 μοίρες και 45 μοίρες υπό φόρτιση/εκφόρτιση 1C
- Η γήρανση του ημερολογίου κατά τη διάρκεια αποθήκευσης σε υψηλές{0} θερμοκρασίες
Δοκιμές Ασφαλείας
Περιλαμβάνει δοκιμές υπερφόρτισης, βραχυκυκλώματος, σύνθλιψης, κραδασμών, θερμικού σοκ και διείσδυσης καρφιών.
Η προσομοίωση θερμικής διαφυγής είναι κρίσιμης σημασίας για την αξιολόγηση της διάδοσης θερμότητας-η ισχυρή απόσταση των κυψελών και ο σχεδιασμός εξαερισμού μπορεί να καθυστερήσει την αλυσιδωτή αντίδραση για πάνω από 15 λεπτά.
Συμμόρφωση και Πιστοποιήσεις
Ανάλογα με τις αγορές-στόχους, η πιστοποίηση μπορεί να περιλαμβάνει:
- UN38.3, CE, IEC62133 – για εξαγωγή και μεταφορά
- UL2271/1973, SAE J2929 – για τα πρότυπα της Βόρειας Αμερικής
- GB38031 – για μπαταρίες China EV
Η πιστοποίηση προγραμματισμού 3-6 μήνες πριν αποτρέπει τις καθυστερήσεις στην παραγωγή και διασφαλίζει την ομαλή παγκόσμια αποστολή.
Στάδιο 5: Μαζική Παραγωγή και Συνεχής Βελτίωση
Μόλις ολοκληρωθεί ο σχεδιασμός και η επικύρωση, το έργο εισέρχεται στη μαζική παραγωγή-όπου η μηχανική ακρίβεια συναντά την πειθαρχία του εργοστασίου.
Ρύθμιση και επικύρωση γραμμής παραγωγής
Οι σύγχρονες εγκαταστάσεις μπαταριών λιθίου επιτυγχάνουν πάνω από 80% αυτοματισμό.
Η κοπή με λέιζερ, η στοίβαξη ακριβείας και η αυτοματοποιημένη συγκόλληση διασφαλίζουν συνέπεια, ενώ η PPAP (Διαδικασία Έγκρισης Μέρους Παραγωγής) επικυρώνει τιμές CPK πάνω από 1,33 για κρίσιμες παραμέτρους.
Ποιοτικός Έλεγχος και Διαχείριση Εφοδιαστικής Αλυσίδας
Η εφαρμογή συστημάτων MES και SPC επιτρέπει-την παρακολούθηση σε πραγματικό χρόνο 200+ σημείων ελέγχου ποιότητας, μειώνοντας τα ποσοστά απόρριψης έως και 40%.
Οι πρώτες ύλες (π.χ. μέγεθος σωματιδίων σκόνης καθόδου, περιεκτικότητα σε υγρασία) παρακολουθούνται για να διασφαλιστεί η ιχνηλασιμότητα και η μακροπρόθεσμη σταθερότητα.
Συνεχής Βελτιστοποίηση
Η μαζική παραγωγή δεν είναι το τέλος-είναι η αρχή της συνεχούς βελτίωσης.
Μέσω των σχολίων πελατών και της ανάλυσης δεδομένων πεδίου, οι μηχανικοί μπορούν να βελτιώσουν τη δομή, να βελτιστοποιήσουν τους αλγόριθμους BMS (μέσω ενημερώσεων OTA) και να προετοιμάσουν αναβαθμίσεις επόμενης-γενιάς, όπως ενσωμάτωση σταθερής- κατάστασης ή πλατφόρμες ταχύτερης φόρτισης.
Σύναψη
Το ταξίδι από το πρωτότυπο στη μαζική παραγωγή αντικατοπτρίζει τη συλλογική τέχνη της σύγχρονης μηχανικής-ένα απρόσκοπτο μείγμα επιστήμης, σχεδιασμού και πειθαρχίας κατασκευής. Κάθε φάση απαιτεί τεχνογνωσία, δοκιμές και ομαδική εργασία σε συστήματα ηλεκτροχημείας, μηχανικού σχεδιασμού και λογισμικού. Καθώς ωριμάζουν οι τεχνολογίες επόμενης-γενιάς, όπως οι μπαταρίες στερεάς-και ιόντων νατρίου-, η διαδικασία θα εξελιχθεί.
Η GEB είναι μια επωνυμία της General Electronics Technology Co., LTD και επαγγελματίαςκατασκευαστής μπαταριών e-ποδηλάτων.

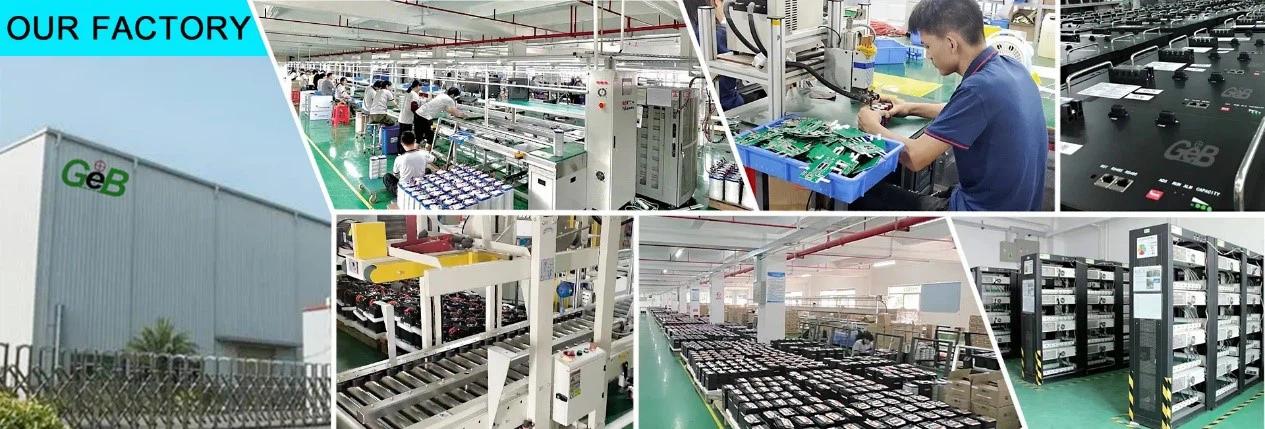

Από την ίδρυση του εργοστασίου μας το 2009, η GEB έχει αφοσιωθεί στην παροχή μπαταριών λιθίου υψηλής-ποιότητας, υψηλής-απόδοσης και φιλικών προς το περιβάλλον για τις αγορές ηλεκτρονικών ποδηλάτων της Ευρώπης και της Βόρειας Αμερικής. Με τα χρόνια, έχουμε χτίσει μια ισχυρή φήμη μεταξύ των παγκόσμιων πελατών υποστηρίζοντας τις βασικές μας αξίες της καινοτομίας, της ποιότητας, της εξυπηρέτησης και της υπευθυνότητας.
