Στον αναπτυσσόμενο τομέα των ηλεκτρικών οχημάτων, η ζήτηση για μπαταρίες ηλεκτρικών ποδηλάτων υψηλής απόδοσης (E-bike) έχει αυξηθεί λόγω της ανάγκης για μεγαλύτερη αυτονομία, καλύτερη ασφάλεια και μεγαλύτερη απόδοση. Η μπαταρία ιόντων λιθίου (Li-ion) είναι ένα από τα πιο κρίσιμα εξαρτήματα οποιουδήποτε e-bike. Ως κορυφαίος κατασκευαστής τουμπαταρίες ηλεκτρικών ποδηλάτων στην Κίνα, αυτό το άρθρο εμβαθύνει στη βασική διαδικασία κατασκευής και σχεδιαστικά ζητήματα για την κατασκευή αξιόπιστων πακέτων μπαταριών ιόντων λιθίου υψηλής απόδοσης για ηλεκτρικά ποδήλατα.
Κατανόηση των βασικών στοιχείων των πακέτων μπαταριών ιόντων λιθίου ηλεκτρονικών ποδηλάτων
Τα πακέτα μπαταριών ιόντων λιθίου είναι οι κινητήριες δυνάμεις πίσω από τα ηλεκτρικά ποδήλατα, προσφέροντας υψηλή ενεργειακή πυκνότητα, μεγάλη διάρκεια ζωής και σχετικά μικρό βάρος σε σύγκριση με τις παραδοσιακές μπαταρίες μολύβδου-οξέος. Αυτά τα πακέτα αποτελούνται συνήθως από πολλές κυψέλες λιθίου διατεταγμένες σε σειρά ή παράλληλα, οι οποίες παρέχουν την απαραίτητη τάση και χωρητικότητα ώστε ο κινητήρας του ποδηλάτου να λειτουργεί αποτελεσματικά.
Ο σχεδιασμός της μπαταρίας πρέπει να διασφαλίζει συμβατότητα με το σύστημα ισχύος του E-bike, μεγιστοποιώντας τη ροπή, την επιτάχυνση και την αυτονομία. Ο φωσφορικός σίδηρος λιθίου (LiFePO4) και το οξείδιο του κοβαλτίου νικελίου μαγγανίου λιθίου (NMC) είναι οι πιο κοινές χημικές ουσίες που χρησιμοποιούνται στις μπαταρίες ηλεκτρονικών ποδηλάτων, καθεμία από τις οποίες προσφέρει συγκεκριμένα πλεονεκτήματα όσον αφορά τη σταθερότητα, τη διάρκεια ζωής και την ενεργειακή πυκνότητα.

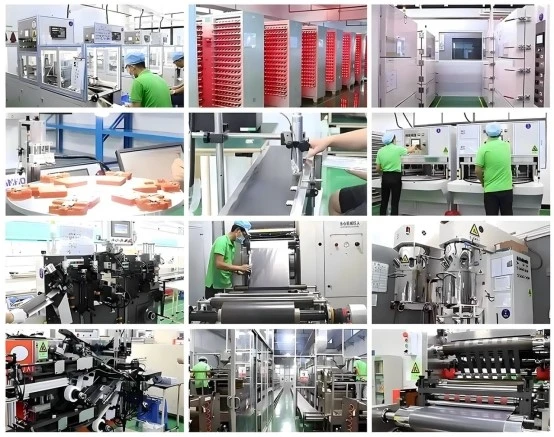

Διαδικασία κατασκευής μπαταριών ιόντων λιθίου ηλεκτρονικών ποδηλάτων
Η διαδικασία κατασκευής ενός πακέτου μπαταριών ιόντων λιθίου για ηλεκτρονικά ποδήλατα είναι περίπλοκη, που περιλαμβάνει πολλά βασικά στάδια για να διασφαλιστεί τόσο η απόδοση όσο και η ασφάλεια.
Βήμα 1: Επιλογή πρώτης ύλης και προετοιμασία κυττάρων
Η διαδικασία κατασκευής ξεκινά με την προσεκτική επιλογή των στοιχείων της μπαταρίας. Οι μπαταρίες ιόντων λιθίου ηλεκτρονικών ποδηλάτων χρησιμοποιούν συνήθως κυλινδρικές κυψέλες (όπως οι 18650 ή 21700), πρισματικές ή θήκες, καθεμία από τις οποίες επιλέγεται με βάση την επιθυμητή εφαρμογή. Οι κατασκευαστές προμηθεύονται κύτταρα από αξιόπιστους προμηθευτές για να εξασφαλίσουν ποιότητα και συνέπεια. Στη συνέχεια, οι κυψέλες ταξινομούνται με βάση βασικά χαρακτηριστικά, όπως η τάση και η εσωτερική αντίσταση, για να εξασφαλιστεί ομοιομορφία και μακροχρόνια απόδοση.
Βήμα 2: Συναρμολόγηση κυψέλης μπαταρίας

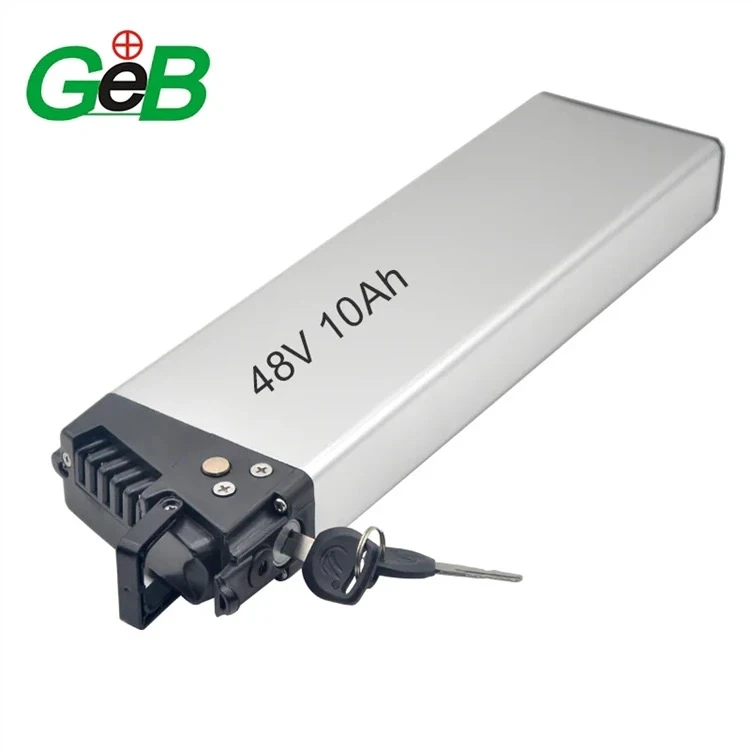

Μόλις προετοιμαστούν τα κύτταρα, ξεκινά η διαδικασία συναρμολόγησης. Αυτό περιλαμβάνει τη σύνδεση των κυψελών σε σειρά ή παράλληλη, ανάλογα με την απαιτούμενη τάση και χωρητικότητα του συστήματος E-bike. Για παράδειγμα, μια τυπική μπαταρία ηλεκτρονικών ποδηλάτων 48 V μπορεί να χρησιμοποιεί 13-14 κυψέλες σε σειρά (3,7 V το καθένα), ενώ μεγαλύτερα πακέτα μπαταριών για ηλεκτρονικά ποδήλατα υψηλής απόδοσης ενδέχεται να απαιτούν πρόσθετες κυψέλες.
Οι κυψέλες είναι διατεταγμένες σε ένα προστατευτικό περίβλημα, συχνά κατασκευασμένο από ανθεκτικό πλαστικό ABS, το οποίο προσφέρει αντοχή στην κρούση και προστασία από τη διάβρωση. Αυτό το περίβλημα έχει σχεδιαστεί για να προστατεύει την μπαταρία από εξωτερικές συνθήκες όπως νερό, σκόνη και ακραίες θερμοκρασίες.
Βήμα 3: Ενοποίηση του Συστήματος Διαχείρισης Μπαταριών (BMS)
Ένα κρίσιμο στοιχείο της μπαταρίας είναι το Σύστημα Διαχείρισης Μπαταριών (BMS). Το BMS παρακολουθεί την υγεία της μπαταρίας ρυθμίζοντας τους κύκλους φόρτισης και εκφόρτισης, προστατεύοντας τις κυψέλες από υπερφόρτιση, υπερφόρτιση και βραχυκυκλώματα. Το BMS διασφαλίζει επίσης τη συνολική ασφάλεια της μπαταρίας διατηρώντας τη θερμική ρύθμιση και την ισορροπία τάσης στις κυψέλες.
Σε συστήματα ηλεκτρονικών ποδηλάτων υψηλής τεχνολογίας, ενσωματώνονται προηγμένες λύσεις έξυπνων BMS με πρωτόκολλα επικοινωνίας CANBUS ή UART για την παρακολούθηση της απόδοσης σε πραγματικό χρόνο και τη δυνατότητα διάγνωσης και βελτιστοποίησης κατά τη χρήση.
Βήμα 4: Μόνωση και χαρακτηριστικά ασφάλειας
Η μπαταρία πρέπει να είναι σωστά μονωμένη για την αποφυγή βραχυκυκλωμάτων και την ασφάλεια κατά τη λειτουργία. Προστίθενται θερμομονωτικά υλικά για την προστασία από την παραγωγή θερμότητας, ενώ χρησιμοποιούνται καλωδιώσεις και σύνδεσμοι υψηλής ποιότητας για την εξασφάλιση ασφαλούς σύνδεσης μεταξύ κυψελών και κινητήρα.
Ο σχεδιασμός του πακέτου περιλαμβάνει επίσης εσωτερικά χαρακτηριστικά ασφαλείας, όπως ασφάλειες και βαλβίδες εκτόνωσης πίεσης, για προστασία από κινδύνους όπως θερμική διαρροή ή εξωτερική φυσική βλάβη.
Θέματα σχεδίασης πακέτου μπαταριών ηλεκτρονικών ποδηλάτων
Κατά το σχεδιασμό μιας μπαταρίας ιόντων λιθίου για ηλεκτρονικά ποδήλατα, πρέπει να ληφθούν υπόψη αρκετοί βασικοί παράγοντες:
Απαιτήσεις τάσης και χωρητικότητας: Το πρώτο βήμα στη διαδικασία σχεδιασμού είναι η κατανόηση των απαιτήσεων τάσης και χωρητικότητας του συγκεκριμένου μοντέλου E-bike. Για παράδειγμα, μια μπαταρία 48 V παρέχει συνήθως την απαραίτητη ισχύ για ηλεκτρονικά ποδήλατα υψηλότερης απόδοσης. Η χωρητικότητα, μετρημένη σε αμπ/ώρες (Ah), καθορίζει πόσο μακριά μπορεί να διανύσει το E-bike με μία μόνο φόρτιση, κάτι που είναι κρίσιμο για τους επιβάτες και τους αναβάτες αναψυχής.
Battery Form Factor: Τα πακέτα μπαταριών ηλεκτρονικών ποδηλάτων διατίθενται σε διαφορετικούς παράγοντες μορφής, όπως κυλινδρικές, πρισματικές ή θήκες. Κάθε παράγοντας μορφής έχει μοναδικά οφέλη. Οι κυλινδρικές κυψέλες είναι ανθεκτικές και οικονομικά αποδοτικές, ενώ οι πρισματικές κυψέλες είναι πιο αποδοτικές στον χώρο και οι κυψέλες θήκης είναι ελαφριές και εύκαμπτες, ιδανικές για συμπαγή ή προσαρμοσμένα σχέδια. Ο παράγοντας μορφής επηρεάζει άμεσα τη συνολική σχεδίαση της μπαταρίας, συμπεριλαμβανομένου του μεγέθους, του σχήματος και της απόδοσής της.
Διαχείριση θερμοκρασίας: Οι μπαταρίες ιόντων λιθίου είναι ευαίσθητες στις διακυμάνσεις της θερμοκρασίας και η υπερβολική ζέστη ή το κρύο μπορεί να επηρεάσει σημαντικά την απόδοση και τη διάρκεια ζωής τους. Ο σχεδιασμός της μπαταρίας πρέπει να περιλαμβάνει αποτελεσματικές λύσεις θερμικής διαχείρισης για τη διατήρηση της βέλτιστης θερμοκρασίας λειτουργίας, ιδιαίτερα σε περιοχές όπου επικρατούν ακραίες καιρικές συνθήκες. Συχνά ενσωματώνονται πλάκες ψύξης ή θερμικά επιθέματα για τη διαχείριση της απαγωγής θερμότητας.
Ανθεκτικότητα και προστασία: Το εξωτερικό περίβλημα της μπαταρίας πρέπει να είναι ανθεκτικό και ανθεκτικό σε κρούσεις, κραδασμούς και περιβαλλοντικούς παράγοντες όπως το νερό και η σκόνη. Πολλοί κατασκευαστές επιλέγουν το πλαστικό ABS για την ισορροπία αντοχής, κόστους και ευκολίας κατασκευής. Επιπλέον, ενσωματώνονται προστατευτικά κυκλώματα και ασφάλειες για την αποφυγή υπερέντασης, υπερφόρτισης και βραχυκυκλωμάτων, ενισχύοντας τη συνολική ασφάλεια της μπαταρίας του E-bike.
Ποιοτικός έλεγχος και δοκιμή
Η διασφάλιση της ποιότητας και της ασφάλειας των μπαταριών ιόντων λιθίου για ηλεκτρονικά ποδήλατα είναι ζωτικής σημασίας. Σε κάθε στάδιο της παραγωγικής διαδικασίας εφαρμόζονται αυστηρά μέτρα ποιοτικού ελέγχου. Αυτά περιλαμβάνουν τη δοκιμή των επιμέρους κυψελών για τάση και αντίσταση, τη διασφάλιση ομοιομορφίας στη συναρμολόγηση και την επαλήθευση της σωστής λειτουργίας του Συστήματος Διαχείρισης Μπαταριών (BMS).
Η τελική δοκιμή περιλαμβάνει την αξιολόγηση της απόδοσης του πακέτου υπό διάφορες συνθήκες, συμπεριλαμβανομένων των κύκλων φόρτισης και εκφόρτισης, θερμικών δοκιμών και δοκιμών χωρητικότητας. Ο στόχος είναι να διασφαλιστεί ότι η μπαταρία πληροί τα υψηλότερα πρότυπα απόδοσης, αξιοπιστίας και ασφάλειας.
Τάσεις στην κατασκευή μπαταριών ηλεκτρονικών ποδηλάτων
Η βιομηχανία μπαταριών ηλεκτρονικών ποδηλάτων συνεχίζει να καινοτομεί, με προόδους που στοχεύουν στη βελτίωση της ενεργειακής πυκνότητας, στη μείωση του βάρους και στη βελτίωση της ασφάλειας. Οι κατασκευαστές εξερευνούν νέες χημικές μπαταρίες, όπως το φωσφορικό λίθιο σίδηρο (LiFePO4), το οποίο προσφέρει ανώτερη θερμική σταθερότητα και μεγαλύτερη διάρκεια ζωής. Επιπλέον, οι κατασκευαστές υιοθετούν βιώσιμες πρακτικές, συμπεριλαμβανομένης της ανακύκλωσης μπαταριών και των ενεργειακά αποδοτικών τεχνικών παραγωγής, για να μειώσουν τις περιβαλλοντικές τους επιπτώσεις.
Μια άλλη βασική τάση είναι η ανάπτυξη τεχνολογιών γρήγορης φόρτισης, οι οποίες μειώνουν σημαντικά τον χρόνο που χρειάζεται για την επαναφόρτιση μιας μπαταρίας E-bike. Καθώς αυξάνεται η ζήτηση για ηλεκτρικά ποδήλατα, αυτές οι καινοτομίες θα διαδραματίσουν κρίσιμο ρόλο στη βελτίωση της συνολικής εμπειρίας με ηλεκτρικό ποδήλατο.
Σύναψη
Το πακέτο μπαταριών ιόντων λιθίου είναι ένα κρίσιμο συστατικό οποιουδήποτε E-bike και η διαδικασία σχεδιασμού και κατασκευής του είναι απαραίτητες για την παροχή ενός υψηλής απόδοσης, αξιόπιστου και ασφαλούς προϊόντος. Κατανοώντας τα βασικά βήματα που εμπλέκονται στην παραγωγή μπαταριών ηλεκτρονικών ποδηλάτων - από την ταξινόμηση και τη συναρμολόγηση κυψελών έως την ενσωμάτωση προηγμένων συστημάτων διαχείρισης μπαταριών - οι κατασκευαστές μπορούν να παράγουν μπαταρίες που τροφοδοτούν την επόμενη γενιά ηλεκτρικών ποδηλάτων. Με τις συνεχείς εξελίξεις στην τεχνολογία μπαταριών, το μέλλον των ηλεκτρονικών ποδηλάτων φαίνεται πιο λαμπρό από ποτέ.
